Виды облицовки вентилируемых фасадов

• Керамический гранит
• Фасадные бетонные панели
• Кирпичные
• Алюминиевые композитные панели
• Стальные композитные панели
• Алюминиевые панели
• Фиброцементные панели
• Планкен (деревянная фасадная доска)
• Металлический сайдинг
• Виниловый сайдинг
• Натуральный гранит
• HPL панели
• Терракотовые панели

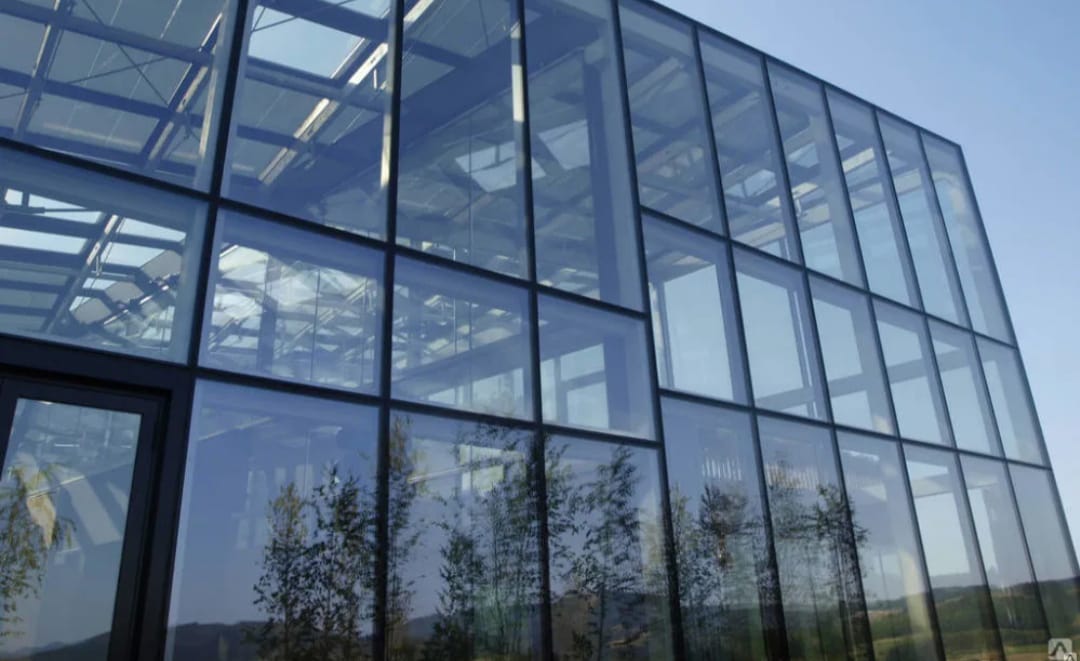

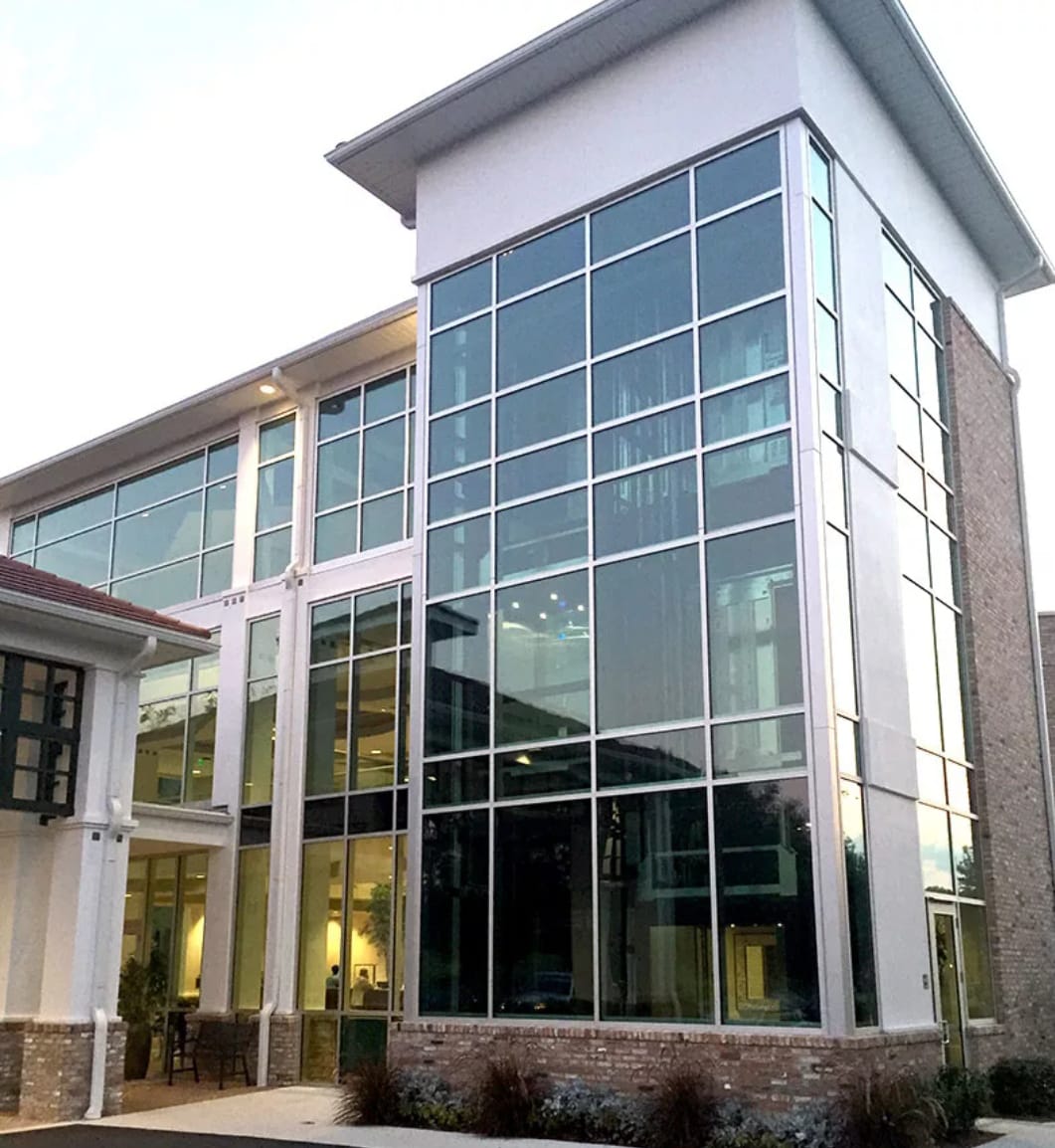

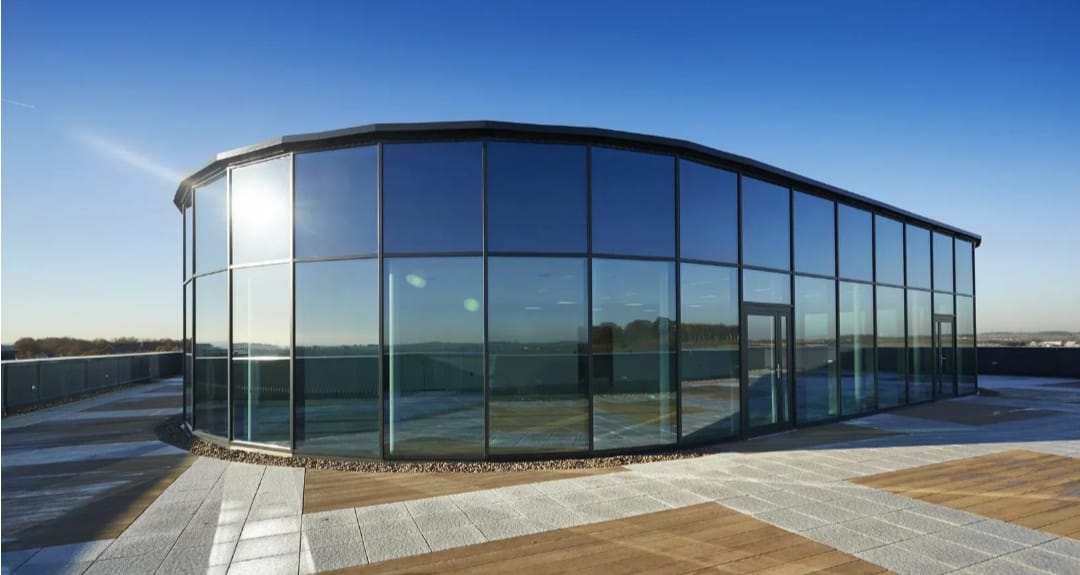

• Стеклопанели
• Металлические кассеты
• Фиброцементный сайдинг
• Облицовочный кирпич
• Клинкерная плитка
• Магнезитовая плита
• Солнечные батареи

Расчёт вентилируемых фасадов

Расчёт вентилируемого фасада включает прочностные и теплофизические расчёты.

В общем случае, прочностной расчёт заключается в определении напряжений и прогибов основных конструктивных элементов - кронштейнов и направляющих  профилей, а также проверки узлов крепления - анкерного дюбеля на вырыв и заклепочного соединение на смятие и срез. Проверку элементов проводят при действии на систему сочетаний нагрузок от собственного веса конструкций, нагрузок от двухстороннего обледенения и ветровую нагрузку.

Теплофизические расчёты вентилируемого фасада включают теплотехнический, влажностный и расчёт воздухопроницаемости ограждающей конструкции. При определении толщины теплоизоляции, учитывается воздухообмен в зазоре вентилируемого фасада и влияние металлических теплопроводных включений с помощью коэффициента теплотехнической неоднородности или с помощью расчёта температурных полей.

На прочностной расчёт подсистемы вентилируемых фасадов распространяются положения основных нормативных документов, действующих в строительстве и локальные документы. Методики теплофизического расчёта вентилируемых фасадов изложены в нормативах.Также, для расчёта подсистем, разработаны рекомендации по проектированию производителей вентилируемых фасадов.

Для расчёта вентилируемых фасадов применяются программы фирм производителей систем или открытое программное обеспечение.

В настоящее время ведется совершенствование и доработка методик расчёта навесных вентилируемых фасадов, в частности вопросов влияния температурных напряжений в элементах на прочностные характеристики системы, способов учёта влияния воздухообмена в зазоре.

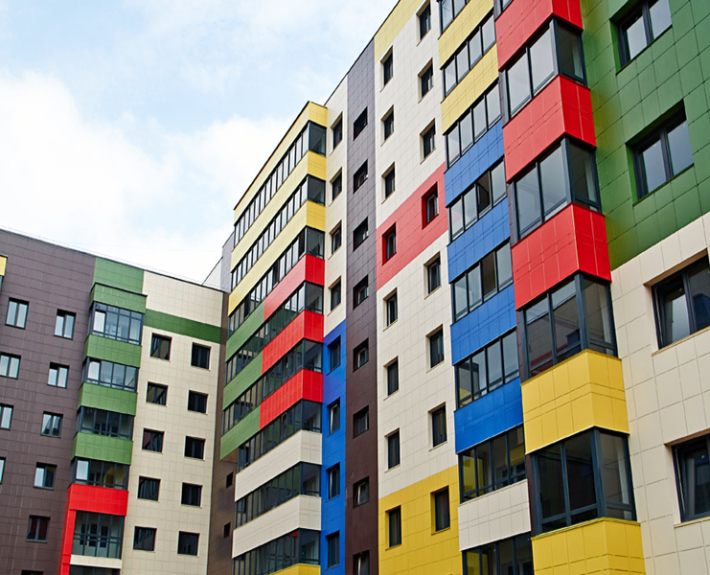

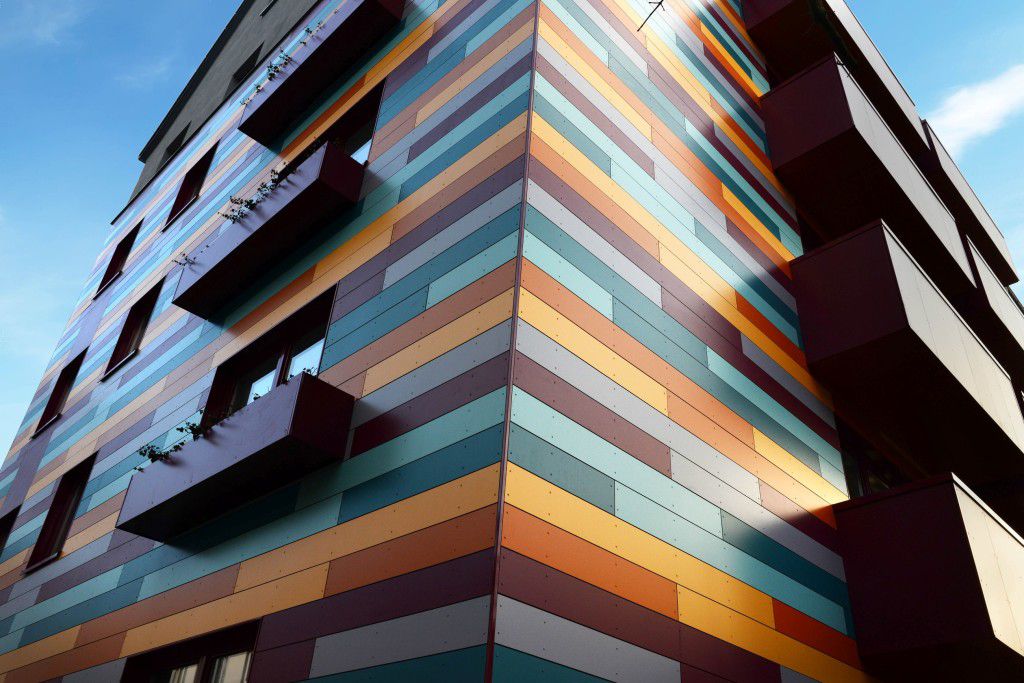

Вентфасады выполняют и важную декоративную функцию. Во-первых, облицовочные кассеты могут быть покрашены в любой цвет и иметь различную форму (в том числе нестандартную, фигурную). Во-вторых, вентиляционный фасад – это отличный способ скрыть такие недостатки фасада, которые едва ли можно оперативно изменить: неровности, трещины, остатки прежних элементов отделки.
